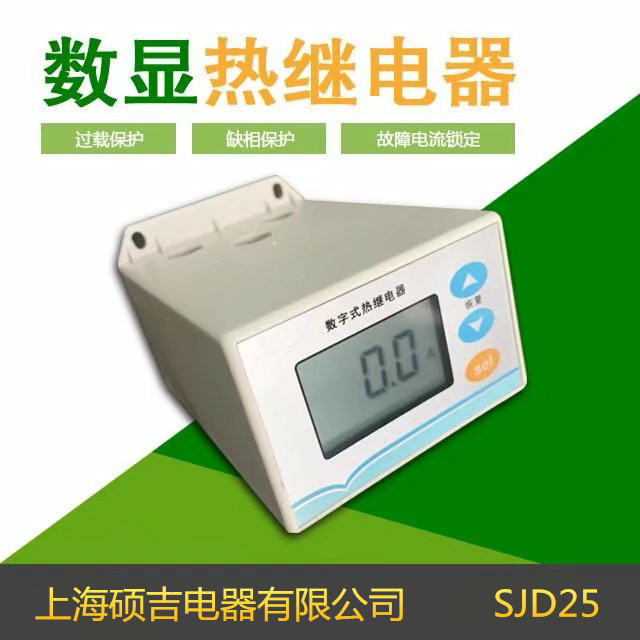

SJD25數字式熱繼電器/電動機綜合保護器2-25A(定時限)
一、產品概述
SJD25數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD25數字式熱繼電器 采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載或缺相故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。
二、主要功能
- ●過載保護
- ●缺相保護
- ●故障電流鎖定
三、主要技術指標
|
指 標 |
規 格 |
|
額定電流設定范圍 |
2～25A |
|
電流測量精度 |
±1% |
|
電源電壓 |
AC 220V（以產品標簽為準） |
|
觸點容量 |
3A/440VAC（純阻性負載） |
-
四、操作指南
- 查看 A 、 B 、 C 三相電流
正常工作時顯示三相平均電流，按 “ Sel ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、缺相故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。
-
- 電動機額定電流值設置（整定電流）
長按 “ Sel ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變?cè)O(shè)定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Sel ”鍵退出設置狀態。
-
- 告警（保護）狀態恢復
發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按 “ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，水泥制品。也可給保護器重新上電來恢復。

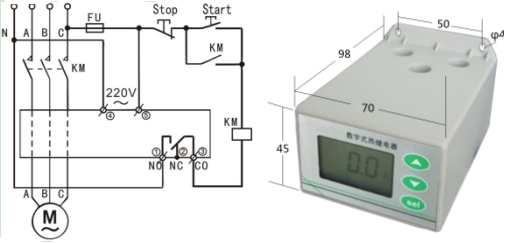

- 五、接線與安裝
NO 為內部繼電器常開點， NC 為常閉點， CO 為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態， 1 、 3 斷， 2 、 3 通。通電后，繼電器立即吸合， 1 、 3 通， 2 、 3 斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放，斷開電動機電源。
